ATS (Automatic Transfer Switch) 3 Fasa tanpa dan dengan Auto-Manual Selector

-
Post by: Omega delta




pada kesempatan kali ini penulis akan berbagi tentang ATS 3 Fasa tanpa dan dengan Auto-Manual Selector. Kebetulan ATS ini telah dibuat oleh rekan penulis dan tidak ada salah kalau juga penulis share kepada sobat-sobat blogger sekalian yang ingin mengetahui tentang ATS 3 Fasa baik yang menggunakan Auto-Manual Selector maupun tanpa menggunakan Auto-Manual Selector.
          Dibanding dengan ATS 1 Fasa yang telah penulis sajikan pada pertemuan sebelumnya, ATS 3 Fasa ini lebih lengkap dan lebih banyak memerlukan komponen-komponen listrik, tetapi bekerjanya lebih handal. Untuk memahami operasi ATS 3 Fasa ini di bawah ini penulis sajikan diagram kontrol ATS 3 Fasa tanpa Auto-Manual Selector dan diagram kontrol ATS 3 Fasa dengan Auto-Manual Selector serta diagram daya (pengawatan) nya.






*)klik gambar untuk memperbesar dimensi gambar





Gambar 1. Diagram kontrol ATS 3 Fasa tanpa Auto-Manual Selector








*)klik gambar untuk memperbesar dimensi gambar



Gambar 2. Diagram kontrol ATS 3 Fasa dengan Auto-Manual Selector







*)klik gambar untuk memperbesar dimensi gambar



Gambar 3. Diagram daya (pengawatan) ATS 1 Fasa / 3 Fasa








*)klik gambar untuk memperbesar dimensi gambar

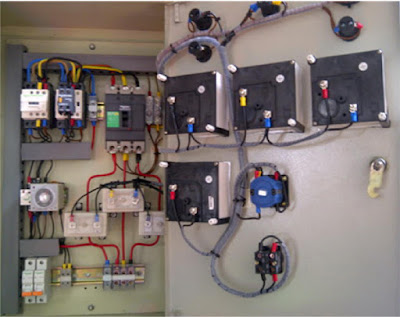

Gambar 4. Komponen-komponen ATS 3 Fasa yang telah dirakit
